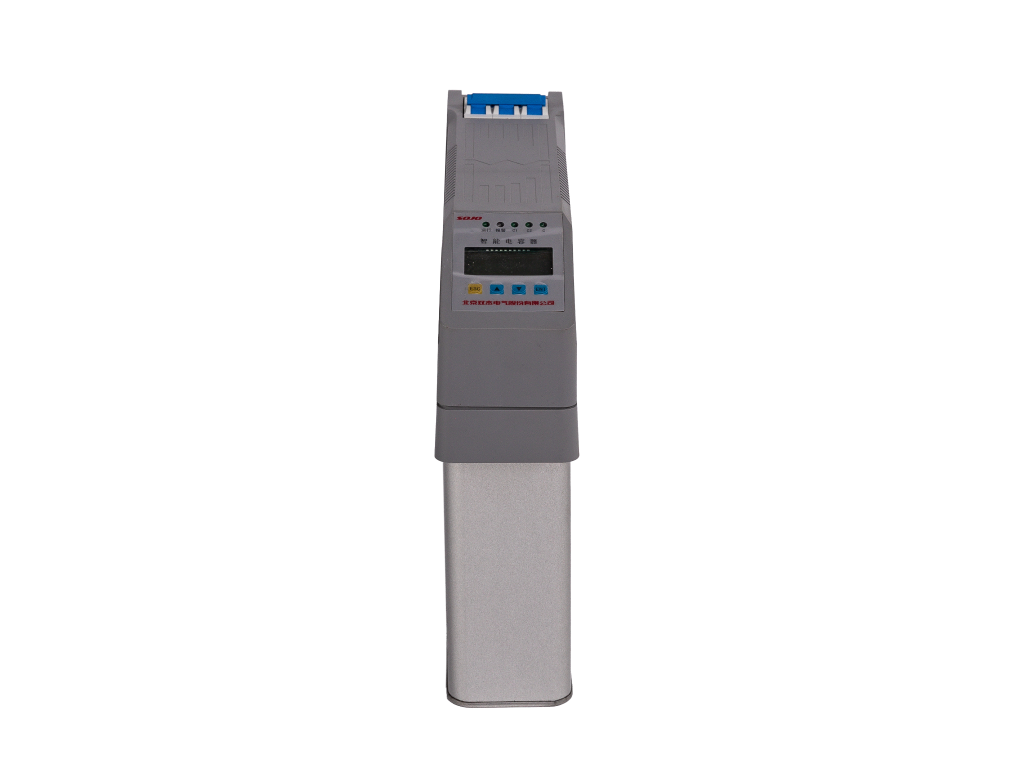

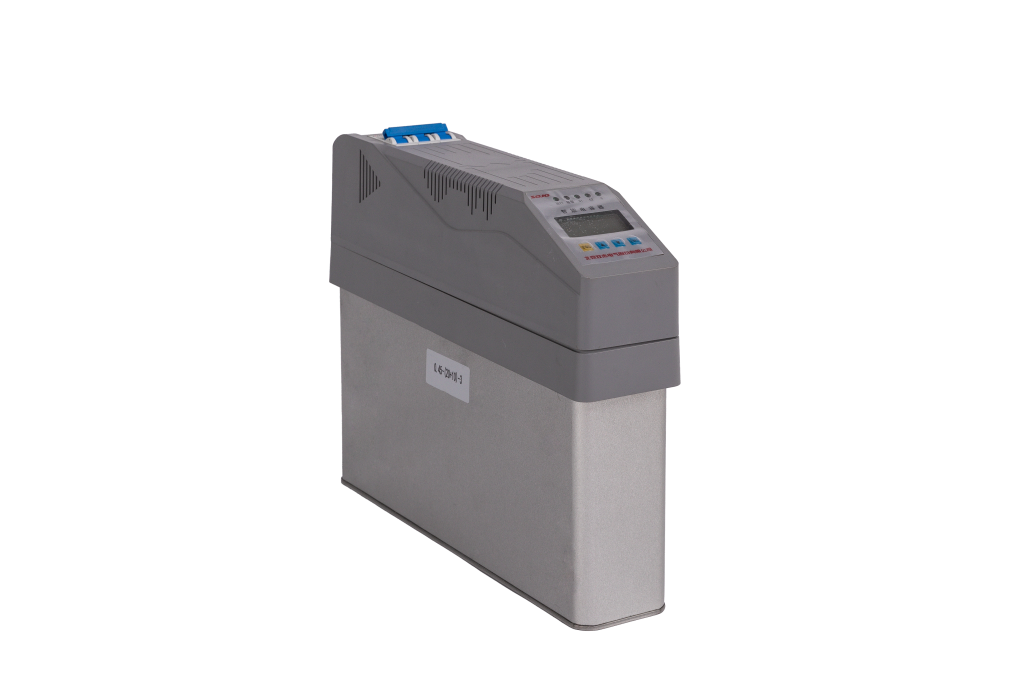

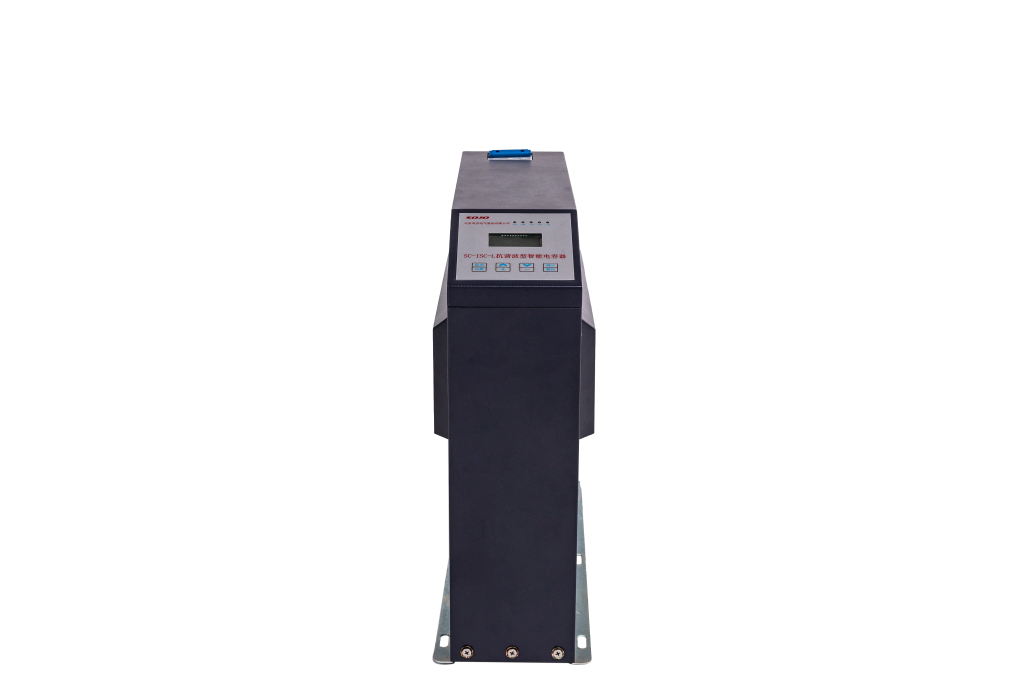

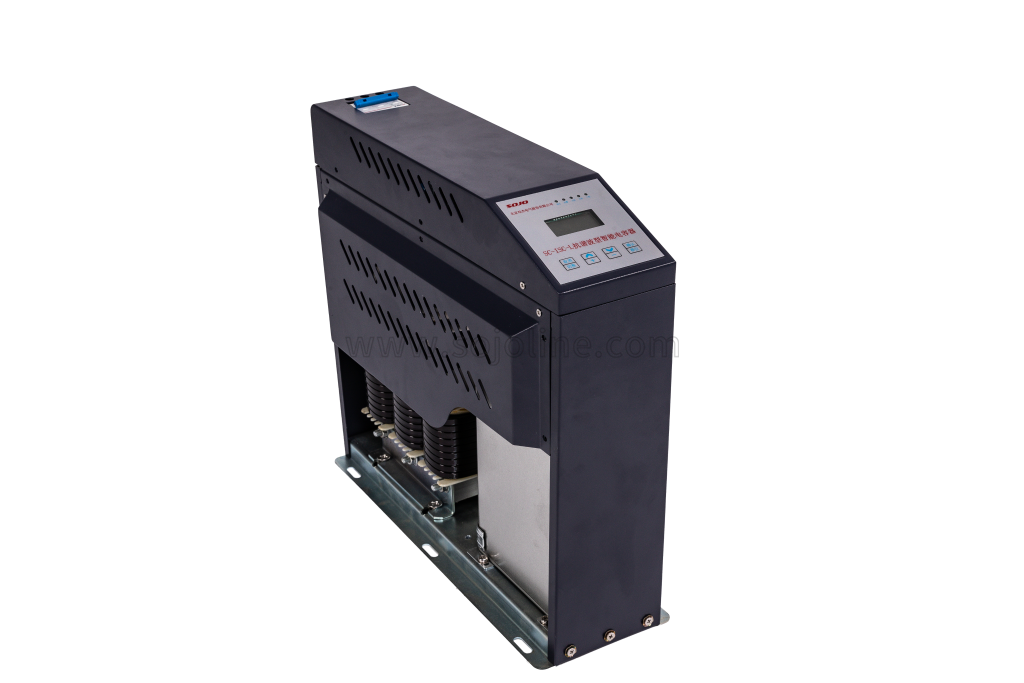

产品型号

型号         型号注明

SC-ICM-F02 分补节造？

SC-ICM-G02 共补节造？

SC-ICM-F-L02 抗谐波型分补节造？

SC-ICM-G-L02 抗谐波型共补节造？

产品职能

1、丈量推算职能

?采集低压母线电压、电流，推算有功、无功、功率因数、电压电流谐波总畸变率等参数；

? 采集每组/相电容器电流，推算电容电流有效值（选配）；

? 采集电容器内部温度；

? 采集电抗器内部温度（抗谐波型）
。

2、实时数据显示

通过表接笔端式液晶屏和批示灯，能显示电网的实时运行数据、电容器的投切状态、？榈脑诵凶刺鸵斐Ｗ刺
。多台联网下，各机同步显示同类数据
。

3、参数设置

通过表接液晶屏和按键，可批改推算、无功节造、报警等参数
。

4、无功赔偿职能

凭据低压系统运行参数，依照指标功率因数、无功、电压高低限值进行无功赔偿节造算法运算，决定各组/相电容器的投切
。

5、电容；ぶ澳

主机；ぶ澳

? 过压；ぃ旱毕低车缪钩缛莨贡；は拗，逐组切除所有电容器；

? 欠压；ぃ旱毕低车缪钩缛萸费贡；は拗，逐组切除所有电容器；

? 缺相；ぃ旱毕低橙毕嗍，逐组切除所有电容器；

? 短路；ぃ旱钡缛萜髂诓坎搪，智能电容器测控？榈目掌靥；

? 过流；ぃ旱钡缛萜髂诓坎，该组电容器切除；

? 温度；ぃ旱钡缛萜/电抗器温度超过温度整定值或丈量回路异常时，该组电容切除
。

6、自动组网职能

? 自由组网

多台智能电容器并联使用时，自动组网并产生一台智能电容器作为主机承担智能无功赔偿节造器的职能，凭据网络内各智能电容器的工作状态优化调度，节造电容器投切
。若主机退出运行，则渣滓智能电容器沉新组网产生新主机并沉复以上过程
。

? 有序组网

多台智能电容器并联使用时，通过设置网络中的智能电容器物理地址进行组网
。网络中的智能电容器的物理地址不为0，且不沉复时，按此物理地址组网，地址最幼的为主机
。

技术指标

1、满足的技术尺度

《DL/T 842 低压并联电容器装置使用技术前提》

《GB/T 22582 电力电容器 低压功率赔偿装置》

《GB/T 15576 低压成套无功功率赔偿装置》

2、利用环境前提

? 环境温度：-25℃～55℃

? 相对湿度：40℃，20%-90%

? 海拔高度：≤2000m

3、电气安全

? 主回路绝缘强度：试验电压2500V(1min)；

? ；さ缏仿叫裕核薪拥氐脑与接地螺钉间有靠得住的电气衔接；

? 安全防护：装置的壳体、可能带电的金属件及要求接地的电器元件的金属座与接地螺钉间有靠得住的电气衔接；

? 防护等级：IP30；

? 采样、节造电路防护：装置内置采样节造的电流回路使用专用的接线端子，电路一端有靠得住接地；

4、电源前提

? 额定电压：AC230V/AC400V

? 电压误差：±20%

? 工作频率：50±1.5Hz

? 电源波形：总畸变率≤5％

? 功率亏损：≤3VA

5、丈量误差

? 电压、电流：1%

? 功率：2%

? 功率因数：±0.01

? 温度：±1℃

6、；すΨ

? 关锁功夫：5-60S

? 电容器切除功夫：1S

7、无功赔偿参数

? 联网电容器最大台数：32台
