产品特点：

铁芯

全数选取优质晶粒取向冷轧硅冈飕，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音
；卷铁芯用专用设备直接卷绕而成，无接缝、无角沉，削减了磁阻，空损低；非晶合金变压器铁芯是一种更优质的铁芯资料，与传统硅冈飕相比，均匀降低空损72% ，空载电流50% 
。

线圈

选取优质QQ缩醛漆包圆铜线，无氧铜杆拉造的扁铜钱绕造而成，其大局有圆筒式、陆续式、新型螺旋式、割裂式等，拥有足够的电气强度、机械强度和散热能力
。为了增长变压器的抗短路能力，可选取更优质的自粘换位导线
。其选取自粘缩醛漆包扁线，绕成线圈后，经加热漆包扁线之间相互粘合，形成拥有刚性的线圈，能接受更大的弯曲应力，从而加强了变压器的抗短路能力
。自粘换位导线的最大特点是能降低变压器的损耗，由于多股宰割的导体加上换位，大大的降低了涡流损耗和环流损耗，能降低绕组热点的温升，使整个绕组温度散布更为均匀
。

油箱

选取优质钢板焊接而成，有椭圆型、矩型等结构，散热元件选取片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行靠得住的密封试验，内表表表经酸洗、磷化处置后，进行三底一面油漆喷涂，既抗侵蚀又美观风雅
。

产品正常使用前提

周围空气温度：

最高气温：+40℃；

最低气温：-45℃；

最热月均匀气温：+30℃；

最热年均匀气温：+20℃；

海拔高度：≤1000m；

污秽等级：Ⅲ级；

地震烈度：中国12级尺度8级；

电源电压波形：近似正弦波；

注：若是超出以上使用前提，请在订货时注明，以便特殊思考
。

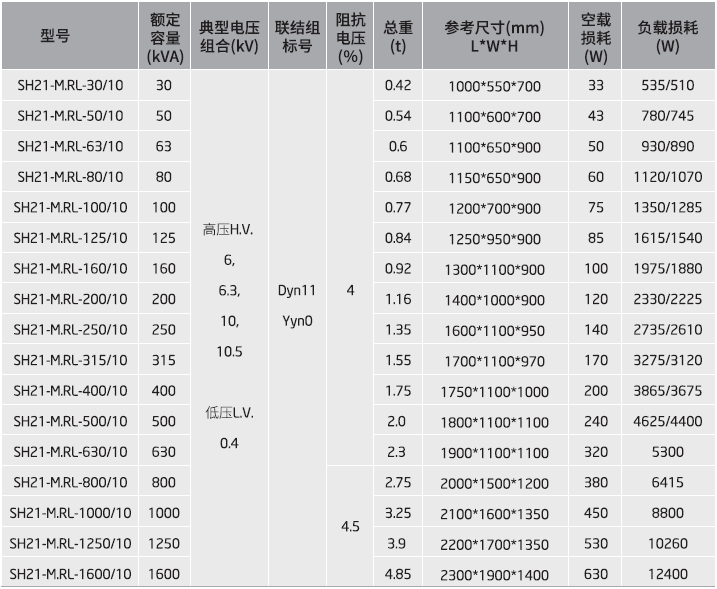

1、20kV 级变压器--叠铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dym1联结组，斜线下方的负载损耗值合用于Yymn0联结组；

2、总沉和参考尺寸为无励磁调压变压器，有载调压变压器总沉和尺寸凭据订单另行提供
。

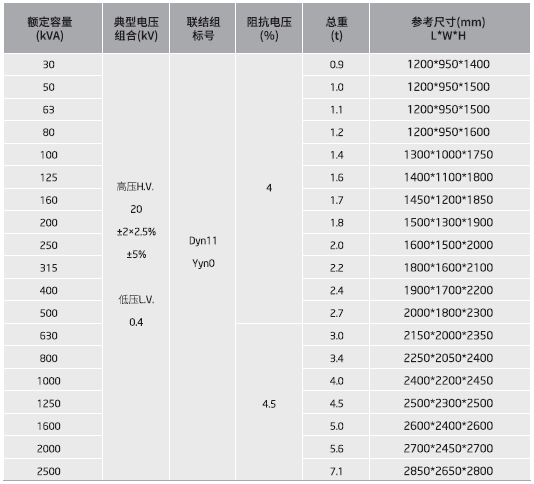

2、20kV级变压器-- 三相油浸式自冷双绕组无励磁调压配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dym1联结组，斜线下方的负载损耗值合用于Yymn0联结组；

2、总沉和参考尺寸为无励磁调压变压器，有载调压变压器总沉和尺寸凭据订单另行提供
。

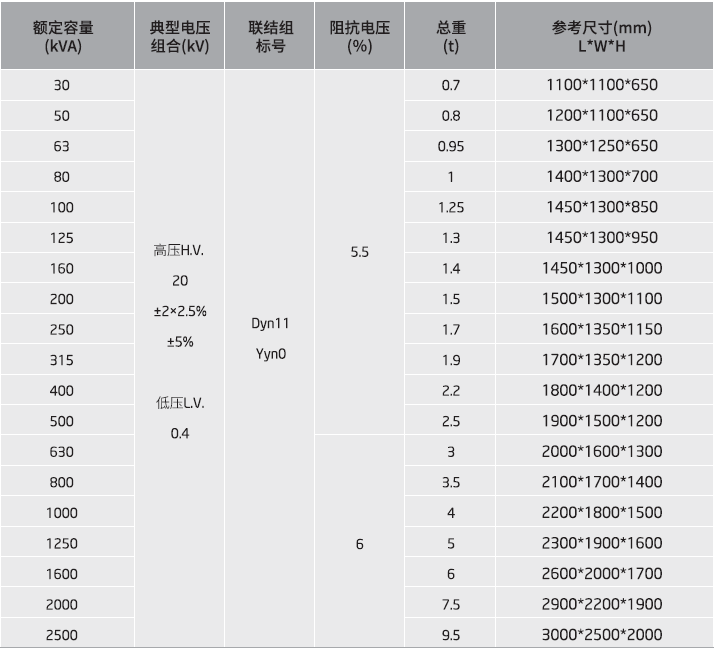

3、20kV级变压器--叠铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值造用于Dynl联结组，斜线下方的负载损耗值合用于Yym0联结组；

2、总沉和参考尺寸为无励磁调压变压器，有载调压变压器总沉和尺寸凭据订单另行提供
。
